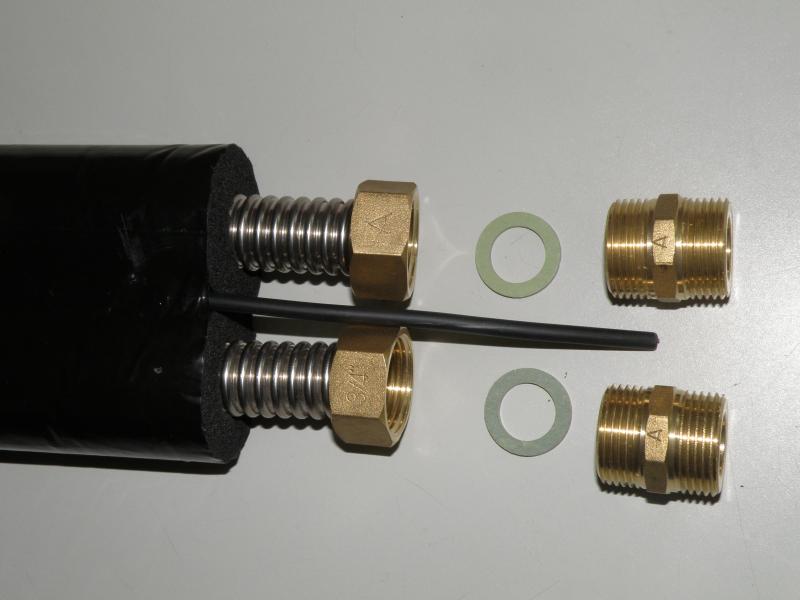

AEROSOLAR Fittinge mit Zubehör
Das Rohr wird abgeschnitten
Schieb die Mutter auf.
Zerklopft das Rohr - die ersten 2-3 Wellen
Jetzt Druckring aufsetzen.
Endmutter - ZK ist nur angebracht, dann das Wellrohre durch Werkzeuge (3 Wellen in der Presse platzieren) zerklopfen und hinter die gepresste Wellen befestigen Sie den Druckring, damit die Endmutter nicht aus dem Wellrohr rauszieht.
Dann nur eine Dichtung bis zu 250 ° C bzw. 500 ° C Grad, die sich auf die gepresste Oberfläche hinlegt und zum Beispiel mit Nippel und mit einem anderen Wellrohr verbinden.
Und fertig!
Datei zu runterladen (10352 kB)
Datei zu runterladen (6887 kB)
Datei zu runterladen (1669 kB)
Angebotenes Sortiment
| Name | Beschreibung | |
 |
Mutter | Dimensionen: DN 16, DN 20, DN 25, DN 32, DN40 |
 |
Nipple | Dimensionen in Zoll: 3/8 x 1/2; 1/2; 1/2 x 3/4; 3/4; 3/4 x 1; 1; 1 x 5/4 ;5/4 |
 |
Endgewinde | Dimensionen v DN (Zoll): DN 16 (3/4); DN 20 (1) |
 |
Druckring | für PM 16 DK 16; für PM 20 DK 20; für PM 25 DK 25; für PM 32 DK 32; für PM 40 DK 40 |
 |
Dichtung asbestfrei | 16x24x2mm für PM 16 - T 34; 20x30x2mm für PM 20 - T 01; 25x38x2mm für PM 25 - T 54 bis 250°C |
 |
Dichtung aus Teflon | 15x24x2mm für PM 16 - TPTFE 34; 19x30x2mm für PM 20 - TPTFE 01; 24x38x2mm für PM 25 - TPTFE 54 bis 500°C |
 |
Schneider | zum Abschneiden des Wellrohres |
 |
Entgratmaschine | 3 Schneider - V221261 - die Späne vom Wellrohr zu entgraten |
 |
Ersatzring für den Schneider | Art. Nr.: V 6001-0 |
 |
Universale Pressevorrichtung den Flansch zu erstellen + Klemme | Universale Pressevorrichtung - LIS; Klemme für DN 12 und DN 16 - S 1216; Klemme für DN20 und DN25 - S 2025 |
 |
Ovale Befestigungsschellen | DN 16 - OVAL16; DN 20 - OVAL 20 1 SET = 4 Stücke (im Set - Dübel und Verschraubungen) |
