Potrubné systémy požiarnej vody
Aquatherm red pipe protipožiarny - sprinklerový potrubný systém - rozvody požiarnej vody
Základom systému je zloženie-vrstva vyrábaná extrudovaným vláknami polypropylénového potrubia (kompozitné trúbka). Technika používaná na výrobu tohto potrubia materiálu je vo fusiolen-e PP-R FS, čo je plastový profil, ktorého vlastnosť je prispôsobený špecifickým potrebám celého rozsahu použitia. Túžba pre jednoduchšie spracovanie Inštalatér je vo vývoji, rovnako ako skúmanie dopytu po maximálnu bezpečnosť pri následnom použití.
Aquatherm red pipe je:
a) zvariteľné
Jednoduchá tvorba spojov, ktorá nevyužíva žiadne tesnenia alebo lepidlo.
b) bez korózie
Zabraňuje upchatiu sprinklerov, zaručuje dlhý a bezúdržbová prevádzka a správne fungovanie systému.
Výroba rúr a tvaroviek je v najvyššej kvalite pomocou moderným vstrekovaním a extrúzne technikou. Vysoká kvalita našich výrobkov je zaistená rozsiahlou vstupnou a výstupnou kontrolou.
Kvalita prevádzkového systému podľa normy DIN EN ISO 9001: 2000.
výhody
- Certifikovaný a kontrola kvality
- zvariteľný
- Nízka hmotnosť v porovnaní s kovovým potrubia
- Odolnosť proti korózii a odolnosť proti chemickým látkam
- Žiadne zanášanie spôsobené koróziou potrubia
- Krátka doba spracovania
- Nízka drsnosť potrubia a vysoká odolnosť proti oteru
- Tepelnoizolačné a akustické vlastnosti
- Vysoká odolnosť proti nárazu
- Tesná spojenie potrubia a tvaroviek pomocou technológie jadrovej syntézy
- Žiadne tesnenie - tesniace prvky nie sú nutné
- Trojvrstvová konštrukcia tubusu s laminátu vystuženého strednou vrstvou
- Pôsobenie plameňa podľa DIN 4102-1,
- Trieda B1
Všeobecné pravidlá
Nasledujúce body musia byť prijaté v súvislosti s uplatňovaním Aquatherm red pipe:
Vždy by malo byť oficiálne povolenie na žiadosť inštalácie plastových rúr pre tlakové rozvody.
Pre voľnú inštaláciu podľa LPCB pokynov stačí použiť len rýchloupínacie postrekovače.
Plastové rúrky a tvarovky je potreba mať pre mokrú inštaláciu.
Osobitná pozornosť by sa mala venovať spojovacie technológiu, musia byť dodržané inštrukcie pre spracovanie v chladnom prostredí a pred spustením systému pod prevádzkový tlak.
Plastové rúrky a tvarovky sa nesmie používať vonku.
Nepoužívajte ako zdroj pitnej vody.
VdS-požiadavky / podmienky:
Smernice pre závesné sprinklerové systémy.
Inštalovať ako priame rozvody a distribučnú sieť.
Inštalácia do stropných podhľadov rozsahu (min. F30) do DN50.
Zaliate potrubia v betóne DN90.
Systém môže byť inštalovaný vyškolenými a VdS-schváleným personálom.
Používať iba VdS-schválené sprchové hlavice.
Používajte iba schválené VdS-objímky / potrubia slučky.
Projektovanie a montáž podľa VdS CEA smernice 4001 pre hasiace zariadenia.
S dlhšou horizontálnym potrubím - rozvodom je potrebné dať každých 40 m, expanznú nádobu.
Vhodné pre mokrú montáž do podhľadu oblasti (min. F30), pre rozmery od 25 mm do 75 mm (DN15 - DN50).
Vhodné pre mokrú montáž do betónu pre rozmery 25 mm až 125 mm (DN15 - DN90).
Prevádzkové parametre:
max. prevádzková teplota: 10-49 ° C (50-120 ° F)
max. prevádzkový tlak: 12,5 bar (174 PSI)
Návrh životnosť potrubia za týchto podmienok: 100 rokov (podľa DIN 8077/78 / DIN EN ISO 15874).
Menej použiteľné kvôli vzniku rizík na: (LH, OH obmedzený na OH3 a OH4 do výstavných hál, kín, divadiel, koncertných sál).
Súbor na stiahnutie (31671 kB)
Ponúkaný sortiment
| Názov | Popis | |
 |

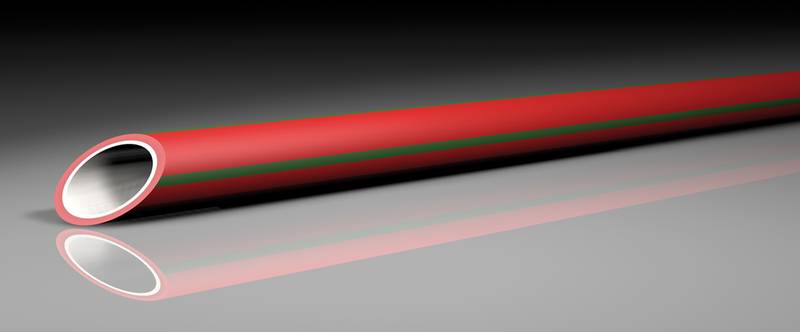

aquatherm Red pipe system | potrubie SDR 7,4 / B1, materiál: PP-R FS, séria: SDR 7,4, dodania: v tyčiach po 6 m, farba: červená so 4 zelenými prúžkami osvedčenie pre sprinklerové rozvody: - V závesných stropoch: 25 mm do 75 mm (DN15 - DN50) - V betóne: 25 mm do 125 mm (DN15 - DN90) ako aj tvarovky v príslušných rozmeroch. |
