Potrubní systémy požární vody

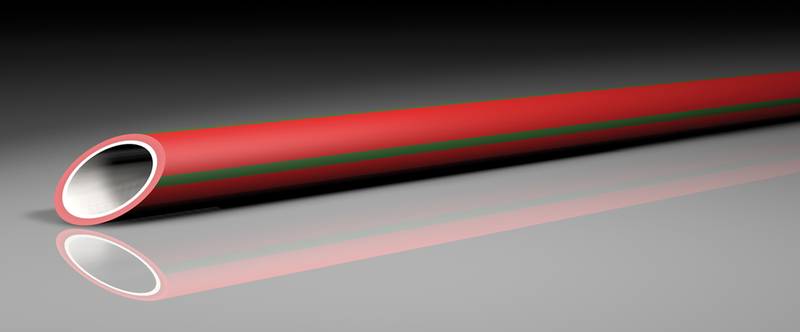

Aquatherm red pipe Protipožární - sprinklerový potrubní systém - rozvody požární vody

Aquatherm red pipe nabízí uživatelům hasící zařítení skládající se z trubek a spojů.

Základem systému je zložená-vrstva vyráběna extrudovánými vlákny polypropylenového potrubí (kompozitní trubka). Technika používaná pro výrobu tohoto potrubí materiálu je vo fusiolen-e PP-R FS, co je plastový profil, jehož vlastnost je přizpůsoben specifickým potřebám celého rozsahu použití. Touha pro snadnější zpracování instalatéri je ve vývoji, stejně jako zkoumání poptávky po maximální bezpečnost při následném použití.

Aquatherm red pipe je:

a) svařitelní

Snadná tvorba spojů, která nevyužívá žádné těsnění nebo lepidlo.

b) bez koroze

Zabraňuje ucpání sprinklerů, zaručuje dlouhý a bezúdržbový provoz a správné fungování systému.

Výroba trubek a tvarovek je v nejvyšší kvalitě pomocí moderním vstřikováním a extruzní technikou. Vysoká kvalita našich výrobků je zajištěna rozsáhlou vstupní a výstupní kontrolou.

Kvalita provozního systému dle normy DIN EN ISO 9001:2000.

Výhody

    - certifikovaný a kontrola kvality
    - svařitelný
    - nízká hmotnost ve srovnání s kovovým potrubí
    - odolnost proti korozi a odolnost proti chemickým látkám
    - žádné zanášení způsobené korozí potrubí
    - krátká doba zpracování
    - nízká drsnost potrubí a vysoká odolnost proti otěru
    - tepelnoizolační a akustické vlastnosti
    - vysoká odolnost proti nárazu
    - těsná spojení potrubí a tvarovek pomocí technologie jaderné syntézy
    - žádné těsnění - těsnící prvky nejsou nutné
    - třívrstvá konstrukce tubusu s laminátu vyztuženého střední vrstvou
    - působení plamene podle DIN 4102-1,
    - třída B1

Obecná pravidla

Následující body musí být přijaty v souvislosti s uplatňováním Aquatherm red pipe:

    Vždy by mělo být oficiální povolení na žádost instalace plastových trubek pro sprinklerové rozvody.
    Pro volnou instalaci dle LPCB pokynů stačí použít pouze rychloupínací postřikovače.
    Plastové trubky a tvarovky je potřeba mít pro mokrou instalaci.
    Zvláštní pozornost by měla být věnována spojovací technologii, musí být dodrženy instrukce pro zpracování v chladném prostředí a před spuštěním systému pod provozní tlak.
    Plastové trubky a tvarovky se nesmí používat venku.
    Nepoužívejte jako zdroj pitné vody.

VdS-požadavky / podmínky:

    Směrnice pro zavěsné sprinklerové systémy.
    Instalovat jako přímé rozvody a distribuční síť.
    Instalace do stropních podhledů rozsahu (min. F30) do DN50.
    Zalité potrubí v betonu DN90.
    Systém může být instalován vyškolenými a VdS-schváleným personálem.
    Používat pouze VdS-schválené postřikovací hlavice .
    Používejte pouze schválené VdS-objímky / potrubí smyčky.
    Projektování a montáž dle VdS CEA směrnice 4001 pro hasicí zařízení.
    S delší horizontálním potrubím - rozvodem je třeba dát každých 40 m, expanzní nádobu.
    Vhodné pro mokrou montáž do podhledu oblasti (min. F30), pro rozměry od 25 mm do 75 mm (DN15 - DN50).
    Vhodné pro mokrou montáž do betonu pro rozměry 25 mm až 125 mm (DN15 - DN90).

Provozní parametry:

max. provozní teplota: 10-49 ° C (50-120 ° F)
max. provozní tlak:       12,5 bar (174 PSI)

    Návrh životnost potrubí za těchto podmínek: 100 let (podle DIN 8077/78 / DIN EN ISO 15874).
    Méně použitelné kvůli vzniku rizik na: (LH, OH omezen na OH3 a OH4 do výstavních hal, kin, divadel, koncertních sálů).

Rozvody požiarnej vody (31671 kB)

Nabízený sortiment

	Název	Popis
	aquatherm Red pipe system	potrubí SDR 7,4 / B1, materiál: PP-R FS, séria: SDR 7,4, dodání: v tyčích po 6 m, barva: červená se 4 zelenými proužkemi osvědčení pro sprinklerové rozvody: - v závěsných stropech: 25 mm do 75 mm (DN15 - DN50) - v betóně: 25 mm do 125 mm (DN15 - DN90) jako i tvarovky v příslušných rozměrech.
